Φ100mm、淬火长度1000mm、淬火深度：1.8-2.2mm技术解决方案。
一、根据客户提供的轴工件参数，120KW高频淬火设备可满足淬火要求。
120KW高频淬火设备主要技术参数：
|
工作电源 |
三相380V/50Hz |
|
冷却水流量（主机） |
32L/Min（0.1MPa） |
|
工作电压范围 |
360V～420V |
冷却水流量（变压器） |
29L/Min（0.1MPa） |
|
|
最大输入电流 |
190A |
冷却水压 |
0.1～0.3MPa |
|
|
最大输出功率 |
120KW |
主机重量 |
88Kg |
|
|
振荡频率 |
15～35KHz |
变压器重量 |
93Kg |
|
|
效率 |
90% |
主机外形尺寸（mm3） |
650×480×1440 |
|
|
负载持续率 |
100% |
变压器外形尺寸（mm3） |
500×800×580 |
为确保质量，需配备淬火机床：主要是完成工件的旋转和匀速上升、下降的动作，实现淬火工艺要求。定制生产的数控淬火机床可供选用。
二、数控淬火机床主要技术参数：
|
型 号 |
DLX-SK-1050 |
|
最大淬火长度（mm） |
1000 |
|
最大装夹工件长度（mm） |
1000 |
|
最大回转直径（mm） |
≤500 |
|
工件移动速度(mm/s) |
2-60 |
|
旋转速度（r/min) |
40-150 |
|
顶尖移动速度（mm/min) |
40-480 |
|
工件重量（kg） |
≤80 |
|
输入电压（v） |
220 |
|
电机总功率（kw） |
1.5 |
|
外型尺寸（长×宽×高） |
1200×580×2300 |
三、高频淬火设备和立式数控淬火机床配套，采用圆形感应器对轴表面淬火。

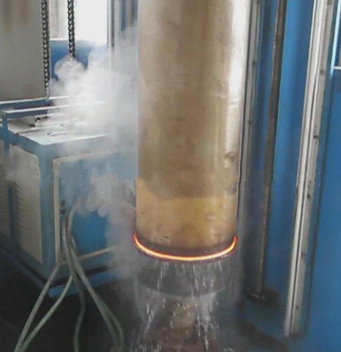

具体工艺过程是：高频淬火设备和立式数控淬火机床配套，采用圆形窄加热带感应器，工件由装卡在淬火机床上，一边旋转一边向上运动（运动速度可无级调速、进行扫描淬火）。
工件装卡完毕后，只要点动开关，工件自动上升到环形感应圈内，工件自动旋转，自动定时加热，喷水淬火，自动下降到原位，人工更换工件。 感应器带喷水，这样可使工件加热到淬火温度后，可立即自动打开喷水电磁阀喷水，这样可保证淬硬层深度和淬火硬度。
